Jeti Duplex 8-Klappen Segler Programmieren

Schritt 1 Grundeinstellungen

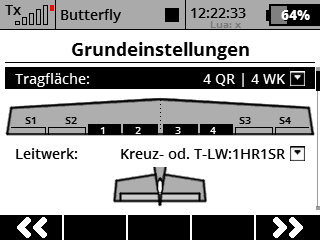

Als erstes legen wir ein neues Modell an, in den Grundeinstellungen wählen wir dazu 4 QR | 4 WK aus. Bei den Gebern weisen wir den Klappen keine Geber zu, dies erledigen wir später alles in den Mischern. Bei der Servozuordnung hat es sich bewährt, die QR und WK wie folgt anzuschliessen:

Geber bei den Klappen löschen. Dieser wird durch den Freien Mischer übernommen.

Später werden die QR und Klappen nur noch durch S1 bis S4 gekennzeichnet.

Übersicht der Klappen und der S1 bis S4 Bezeichnung im Freien-Mischer, Differenzierung und Flugphasen

Diese Schematische Darstellung ist eine grosse Hilfe bei der Späteren Programmierung.

Schritt 2 Servoeinstellung

Hier die Drehrichtung und Limits der Servowege einstellen. Nicht die benötigten Servowege der Vorgaben zum Modell, sondern die max. Mechanisch zugelassenen Wege einstellen. Die Servowege werden dann bei den jeweiligen Mischern eingestellt.

Wölbklappen Servowege werden in dem Freien Mischern Mix-Ausgabe eingestellt

Querruder Servowege werden in der Querruderdifferenzierung eingestellt.

Mit dieser Methode ist gewährleistet, dass die Servowege für Butterfly ausreichend sind.

Schritt 3 Flugphasen Logischer Schalter

Es werden die Flugphasen "Butterfly, "Standard“, "Thermik“ und "Speed“ Eingerichtet. Wobei zu beachten ist das der Butterfly zu Oberst ist, damit beim Aktivieren von der Flugphase Butterfly, diese nicht durch Speed, Thermik oder Standard übersteuert wird. Eine Verzögerung kann nach Belieben eingebaut werden.

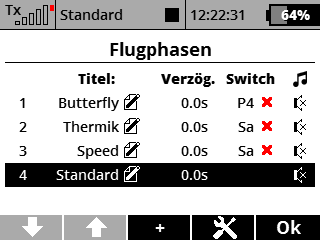

Menu --> Feineinstellungen --> Flugphasen

Nach der Erstellung der Flugphasen sollte es bei euch etwa so aussehen:

Bei gezogenem Butterfly soll die bei 20% vor der Mittelstellung des Butterfly-Gebers die Ruderdifferenzierung ausgeschaltet werden. Dies erreichen wir über einen Logischen Schalter.

Logischen Schalter für Deaktivierung der Ruderdifferenzierung.

Logische Schalter sind unter --> Erweiterte Einstellungen.

1. Name geben

2. Geber wählen (Normalerweise den Gashebel) wo Butterfly drauf liegt.

3. Beim Geber 1 X> 20%. So schaltet die Funktion der der Butterfly Geber 20% vor der Mittelstellung ist. Wann der Logische Schalter schaltet, sieht man am Kreuz oder Hacken.

Schritt 4: Wölbklappen als Querruder mit Differenzierung

Damit die Flaps zusammen mit den Querruder laufen brauchen wir jeweils Freie Mischer „Quer > Klappen“. Nicht vergessen die Werte von G auf S umschalten, damit die Einstellungen pro Flugphase gemacht werden kann.

In meinem Beispiel gibt es dann pro Servo einen Mischer jeweils mit Ausgabe 100%  Wert. Die Differenzierung definiere ich in detaillierter Einstellung.

Menü --> Feineinstellungen --> Freie Mischer

In der detaillierten Einstellung werden die WK Ausschläge (Mix-Ausgabe +/-) eingestellt. Das muss für jede Flugphase gemacht werden!

Für die Flugphase „Butterfly“ setze ich alle Mix-Ausgabe +/- auf 0% (die Klappen sollen da ja nicht als Querruder arbeiten).

Die Differenzierung der WK erfolgt durch die Mix-Ausgabe +/-.

S1=WK1, S2=WK2, S3=WK3, S4=WK4. Siehe Übersicht oben "Jeti einrichten eines 8-Klappen Flügels"

Menü --> Feineinstellungen --> Freie Mischer

Schritt 5 Querruder Differenzierung

Nach den Wölbklappen stellen wir im Querruder-Differenzierungsmischer entsprechend die Endausschläge positiv und negativ für die Querruder ein.

Dies muss wieder für die Flugphasen Standard, Thermik, Speed separat eingestellt werden. Die Werte können aber die gleichen sein.

Bei der Flugphase „Butterfly“ setzen wir die Querruder auf 0% und nur Servo S2 und S4 (die äußeren Querruder) auf jeweils pos./neg. % Weg. (bei gezogenem Butterfly sollen nur die zwei Querruder arbeiten, hier jedoch komplett ohne Differenzierung und mit dem Maximalweg).

Menu --> Feineinstellung --> Querruderdifferenzierung

Schritt 6 Butterfly

Hier werden die Stellungen für den Butterfly eingestellt. Zuerst dem Butterfly einen Geber zuweisen. Dann unter Quer.-/Flap Einstellungen die Werte für die inneren Querrude S1 und S3 einstellen. Anschliessend die Werte für alle 4 Klappen einstellen.

Menu --> Feineinstellung --> Butterfly

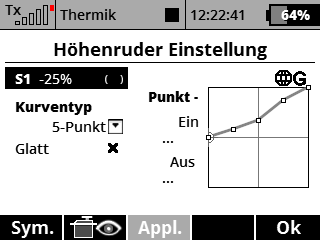

Im Menu Höhenruder Einstellungen wird noch die Tiefenruder Mischung S1 eingestellt. Dies kann mit einer Kurve nach dem Einfliegen fein eingestellt werden.

Schritt 7 Flugphasentrimmung

Querruder und Klappen muss der Wert von G auf S gewechselt werden

Jeweils für die Flugphasen „Strecke“ und „Thermik“ stellen wir den Ruderausschlag entsprechend mit der Flugphasentrimmung ein.

Für die Flugphase Butterfly alle Werte auf 0% setzen, so ist gewährleistet das beim Landen keine Speed oder Thermik eingestellt ist.

Menu --> Feineinstellung --> Flugphasentrimmung

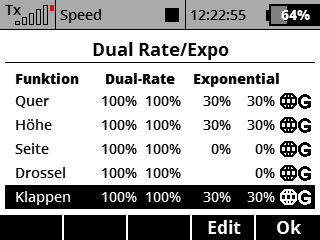

Schritt 8 Expo

Expo wird auf G Global belassen und für QR, HR und WK die entsprechenden Expo-Werte eingetragen

Menu --> Feineinstellung --> Dual Rate/Expo
